Заміна роз'єму (гнізда) Mini USB на Micro USB без паяльної станції

Роз'єми типу Micro USB вбудовані в безліч сучасних пристроїв, проте зустрічаються і гнізда іншого типу - Mini USB, які вимагають окремого спеціального кабелю. У багатьох виникає логічне запитання: чому б не замінити гніздо Mini USB на Micro USB.
Чи легко перепаять USB гніздо самостійно без паяльної станції, і які труднощі можуть виникнути у людини без досвіду ремонту електроніки при заміні USB роз'єму.
Розглянемо процес заміни Mini USB коннектора на Micro USB детально!
Перш за все варто знати, що у цих роз'ємів найчастіше не збігаються ні контактні площадки для припаювання до плати, ні крок між висновками контактів!
Якщо ці труднощі вас не лякають, і ви все одно вирішили замінити Mini USB роз'єм на Micro USB, обов'язково подбайте про ізоляцію всіх контактів роз'єму!
Що стосується інструментів, то для самостійної заміни USB роз'єму знадобиться:
1. Якісний легкоплавкий припій і безкислотний флюс.
2. Оловоотсос хоча б найпростіший не обов'язковий, але бажаний! Випаювати деталі з його допомогою вийде набагато швидше!
3. Обшивка для зняття припою.
4. Засіб для промивки плат або звичайний спирт. Навіть, якщо ви використовуєте професійний безотмивочний флюс, протерти плату після пайки не завадить!
5. Термостійкий каптоновому скотч.
6. Тримач друкованих плат хоча б найпростішого типу мати дуже бажано!
7. Паяльная станція або паяльник з термо-стабілізацією! Без них велика ймовірність:
- перегріву деталі! Перегріті доріжки друкованої плати зазвичай просто відшаровуються!
- її недогріву! Якщо припой недостатньо пластичний і швидко твердне, ви ризикуєте відірвати деталь разом з контактними майданчиками друкованої плати! Це особливо актуально при заміні Micro USB, Mini USB і інших аналогічних роз'ємів!

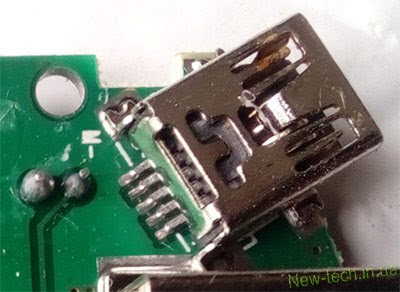

Роз'єми типу Micro USB вбудовані в безліч сучасних пристроїв, проте зустрічаються і гнізда іншого типу - Mini USB, які вимагають окремого спеціального кабелю
Процес заміни USB роз'єму складається з декількох етапів:
1. Перш за все пристрій повністю знеструмлюють, відключивши від мережі і автономного живлення (акумулятори обов'язково від'єднують)!
2. Всі легкоплавкие деталі поблизу роз'єму зазвичай захищають від оплавлення, заклеюючи каптоновому скотчем.
3. На місце демонтажу USB роз'єму наноситься безкислотний флюс.

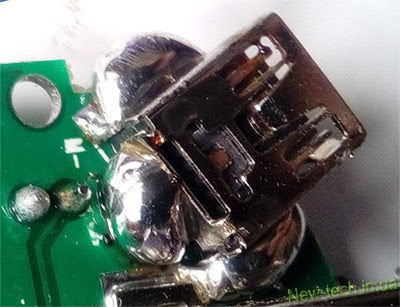

4. Тугоплавкий припій видаляють і наносять легкоплавкий.

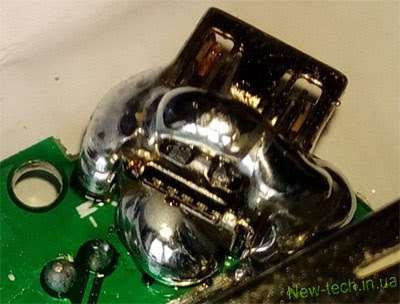

Чим більше припою вдасться завдати, тим легше буде випаять USB роз'єм паяльником.

5. Рівномірно переміщує паяльник, намагаються одночасно прогріти всі контактні площадки роз'єму і його висновки.

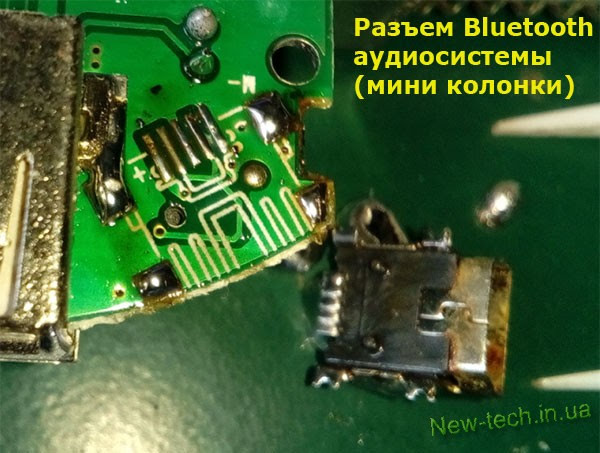

6. Акуратно знімають роз'єм з плати, попередньо переконавшись, що припій досить нагрітий. Краще знімати роз'єм керамічним пінцетом, а не звичайним металевим!

7. Всі контактні площадки очищають від припою настільки, щоб їх поверхня стала рівною!
8. Якщо проводиться заміна роз'єму Mini USB на Micro USB, і контактні площадки не збігаються, на плату наклеюється каптоновому скотч. Він потрібен для запобігання замикання!

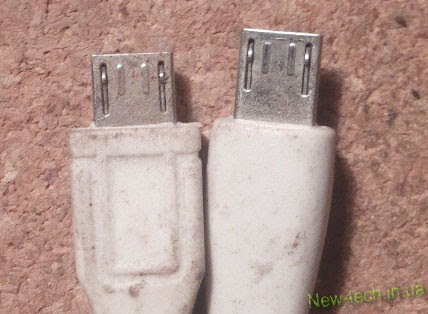

9. Дуже важливо точно виставити Micro USB гніздо на платі! Враховуйте, що виступає металева частина Micro USB штекерів буває різної довжини!

Занадто "глибоко" розміщене в корпусі Micro USB гніздо не забезпечить надійного контакту з контактами штекера через те, що його пластик просто упреться в корпус! І навпаки занадто близько припаяний роз'єм може легко зламатися від бокового перекосу при витягуванні кабелю!

Всі висновки роз'єму потрібно обов'язково ретельно залудити і переконатися, що припій дійсно проник в метал! Якщо цього не зробити, роз'єм може просто відвалитися або зміститися при вставці / витягуванні коннектора!

Точно отпозіціоніровав USB роз'єм, припаюють його кріпильні висновки.
10. Потім припаюють висновки харчування і (якщо потрібно) сигнальні висновки.
Якщо крок між ними не збігається, для з'єднання зазвичай використовують проводки ( "волоски" з тонкого дроту). Однак слід врахувати, що провідники харчування ( "+" і "-") повинні мати достатню перетин!
11. Кріплення Micro USB роз'єму до плати може бути посилено, припаюванням додаткової скоби з залуження дроту (обов'язково твердої).

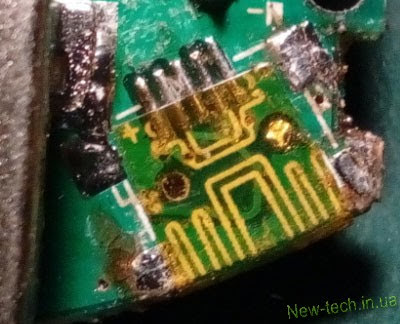

Точно отпозіціоніровав USB роз'єм, припаюють його кріпильні висновки

Звичайно припаювати її потрібно акуратно, щоб не розплавити роз'єм і не заліпити припоєм його отвори для фіксації Micro USB штекера!
12. Після заміни USB роз'єму ретельно промийте плату від флюсу і переконайтеся у відсутності на ній "соплів" (частинок припою), які можуть стати причиною короткого замикання! Зрозуміло все паяні контакти перед складанням пристрою краще "продзвонити" мультиметром!

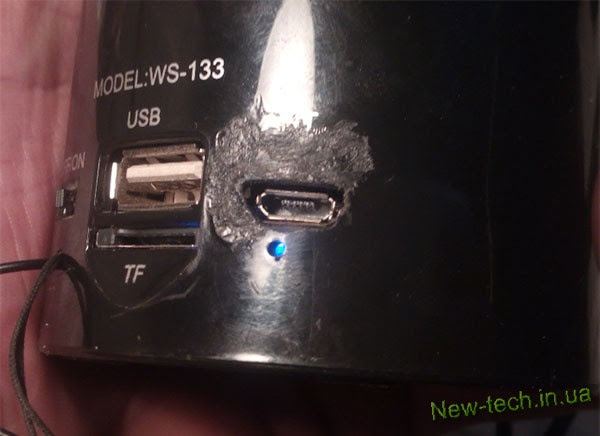

Як бачите, замінити USB роз'єм можна і без паяльної станції

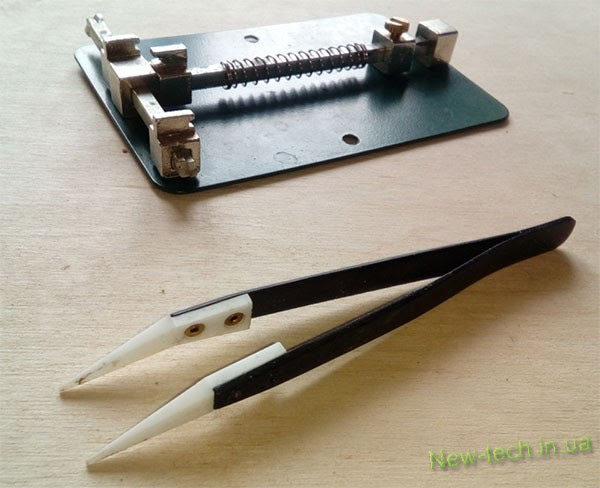

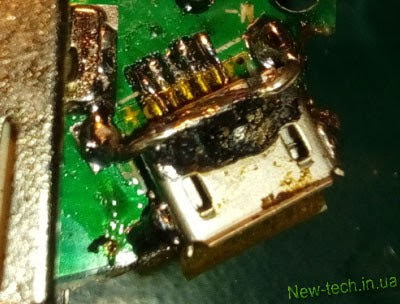

Як бачите, замінити USB роз'єм можна і без паяльної станції. У показаному на фото прикладі при заміна гнізда Mini USB на Micro USB не використовувалося ніякого дорогого устаткування! Основні інструменти, крім паяльника - це держатель друкованих плат і керамічний пінцет !

Важливо: використовуйте для ізоляції саме термостійкий скотч, так як звичайний просто розплавиться!
